H135（EC135）テールローター系統事故まとめ——フェネストロンの「沈黙の脅威」

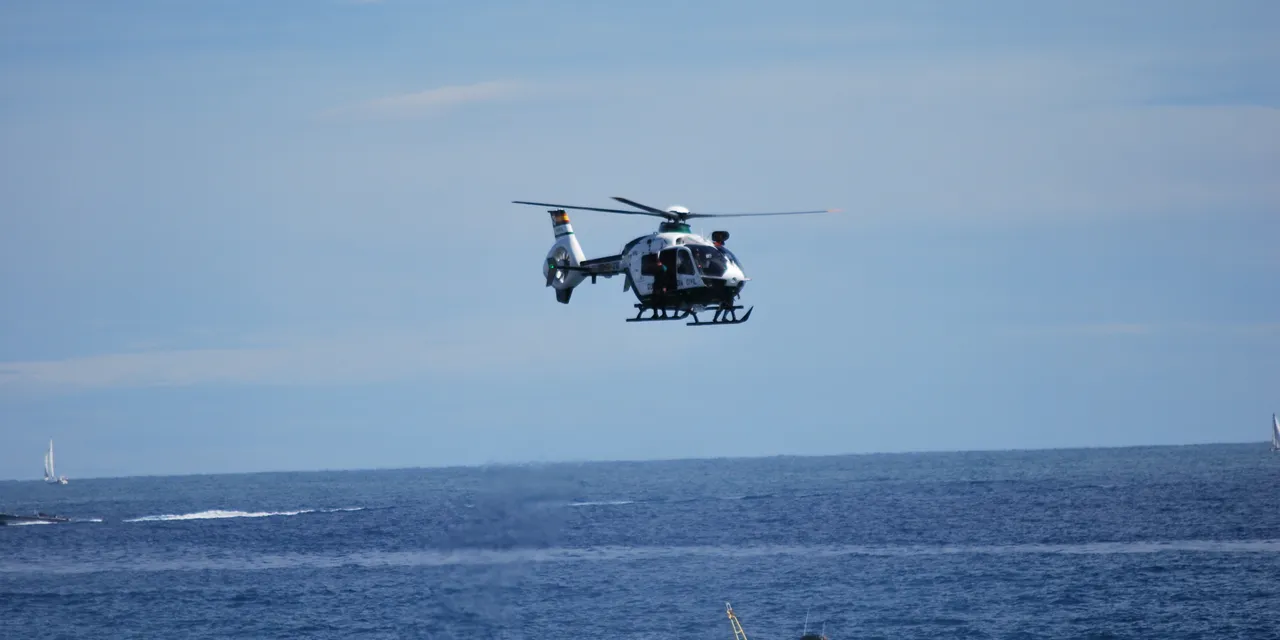

ヘッダー画像：Eurocopter EC135（スペイン・グアルディア・シビル捜索救難機 GC-SAR）。撮影：CésarOP（Wikimedia Commons）／ライセンス：CC BY-SA 3.0 ／本記事への掲載にあたり画像のリサイズを行いました。

はじめに #

エアバス・ヘリコプターズ H135（旧ユーロコプター EC135） は、世界的にHEMS（救急医療搬送）、警察航空、防災航空で広く運用されている双発軽中型機です。最大の特徴は、垂直尾翼内に内蔵されたダクテッドファン式テールローター 「フェネストロン（Fenestron）」。露出した従来型テールローターに比べ、地上要員への接触リスクが低く騒音も小さいという利点があります。

しかし、このフェネストロンと、それを駆動・制御する**アンチトルク系統（テールローター系統）**をめぐっては、設計起因・整備起因・運用環境起因が複雑に絡み合った事故・重大インシデントが世界各地で発生してきました。

本記事では、H135/EC135のテールローター系統に関連する代表的な事故をまとめ、運航現場が学ぶべき教訓を整理します。

1. ANH JA31NH 事故（2007年12月9日・日本） #

最も「テールローター系統故障」の典型例として参照される事故

項目内容
機体Eurocopter EC135T2 / 全日空ヘリコプター（ANH）
発生2007年12月9日、東京ヘリポート → 静岡ヘリポートのフェリー、静岡進入中
被害機長死亡、整備士1名重傷
調査機関JTSB（運輸安全委員会）

何が起きたか #

進入降下中、減速に伴って機体が回り始め（おそらくゴーアラウンドで出力を増した直後）、コントロールを失って墜落しました。

原因 #

JTSBの調査によれば、フェネストロン（テールローター）操縦系統内のコントロールロッド（Rod）が、ヨーアクチュエータとのねじ込み接続部で疲労亀裂を起こし破断。これによりテールローターのピッチ制御が完全に失われました。

破断のメカニズムは複合的でした：

  • ロッドとヨーアクチュエータの接合部の緩み
  • ボールピボット内輪・外輪接触面の**腐食（赤錆）**による体積膨張で、内輪・外輪の動きが拘束された
  • これに伴う共振現象
  • 結果として、疲労強度を超える繰り返し曲げ荷重がロッドに印加された

加えてJTSBは、過去のアンチトルクペダルの「重い」というパイロット報告に対する**整備上の誤診断（misdiagnosis）**が前段階にあったことも指摘しています。

教訓 #

  • 定期点検要件：整備マニュアルでは800飛行時間ごとにボールピボットを含むTRコントロールの周期点検が定められていた
  • 訓練ギャップ：JTSBは「機長がフライトマニュアルに定められたテールローター故障時の緊急操作を実施しなかった可能性が高い」と指摘し、その背景として 「機長の定期訓練にテールローター故障のシラバスが含まれていなかった」 ことを挙げた
  • クラッシュワーシネス：機長がショルダーハーネスを締めていなかったため、衝撃で前傾しサイクリックスティックで胸部を打ち、心臓損傷で死亡したと推定されている

この事故は、日本国内のH135運用者にとって最も身近で、かつ最も深い教訓を残した事例です。

2. EC135 Liagardene事故（2006年・ノルウェー） #

フェネストロン・ハブフェアリング設計問題が浮上したケース

項目内容
機体Eurocopter EC135
発生2006年、ノルウェー Liagardene
調査機関AIBN（ノルウェー航空事故調査委員会）

何が起きたか #

詳細な事故シーケンスは公開資料からは限定的ですが、AIBNと欧州航空安全機関（EASA）は2007年にフェネストロン・ハブフェアリング（ハブカバー）設計に関する正式な安全勧告をユーロコプター（現エアバス・ヘリコプターズ）に対して発出しました。

安全勧告の内容 #

AIBNの勧告は次のように述べています：

事故により、EC-135のフェネストロン・ハブカバーは、ローター翼端が外側に曲がった際に緩むことが判明した。緩んだカバーはフェネストロンに吸い込まれ、甚大な損傷を引き起こす。

AIBNはハブカバーとハブの固定機構の改善を検討するよう勧告し、EASAも同意しました。

その後の類似事故 #

2018年頃には米国カリフォルニア州で類似の事案が発生しています（N36RX）。この機体は訓練飛行中、不適切に保管されていたタオルがフェネストロンに吸い込まれ、その衝撃でハブフェアリングがハブ本体から脱落、フェネストロン・テールローターブレードに巻き込まれて広範囲に損傷しました。

NTSBの調査では、ハブフェアリングは6本の取付金具でハブ本体に固定されており、リップ構造に挿入されネジで締結される構造であることが判明。NTSBは設計上の不具合についてメーカーに繰り返し問い合わせたものの、メーカーから回答が得られなかったと報告書に記載しています。

教訓 #

  • FOD（異物吸入）対策：着陸帯周辺の布類・軽量物の確実な固縛は、フェネストロン特有の重要事項
  • 設計起因リスクの継続：約10年隔てた類似事案は、安全勧告への対応が必ずしも十分でなかった可能性を示唆

3. Metro Aviation N911KB 事故（2013年11月9日・米国） #

整備ミスによるアンチトルクペダル分離

項目内容
機体Eurocopter EC135P1 / Metro Aviation
発生2013年11月9日、米国ルイジアナ州 Shreveport
被害操縦士・整備士2名軽傷、機体大破
調査機関NTSB（米国国家運輸安全委員会）

何が起きたか #

800時間定期点検および計画的エンジン交換後の**整備後試験飛行（post-maintenance check flight）**中、ホバーテストのため近くのフィールドに移動しようとしたところ、**操縦不能（LOC-I）**に陥りました。

操縦士はアンチトルクペダルで機体を立て直そうとしましたが、ペダルが効かなかったため、エンジン出力を絞ってオートローテーションでフィールドに着陸。機体はハードランディングし右側に転倒しました。

原因 #

事故後の調査で、アンチトルクペダルがアンチトルクレバーから完全に分離していたことが判明。ペダルもレバーの取付穴も変形がなく、これは衝撃時にすでに固定ボルトが装着されていなかったことを示していました。

整備記録には2013年10月31日付で「テールローターペダルの分解、点検、再組立」の作業記録があり、整備エリアの捜索により、置き忘れたボルト入りの小袋が、交換済みテールローターコントロールケーブルに結びつけられた状態で発見されました。

教訓 #

  • 整備後試験飛行の危険性：整備後の初回飛行は、依然としてヘリコプター事故の高リスク活動の一つ
  • 置き忘れ部品（Lost Hardware）の管理：作業中の部品管理（parts control）、工具管理、ダブルチェックの仕組みは、致命的な事故を防ぐ最終防衛線
  • 記録の重要性：作業完了時の独立検査（independent inspection）とサインオフは形式ではなく安全の根幹

4. Pompano Beach EC135 事故（2023年8月28日・米国） #

エンジン制御系故障に起因するテールブーム部分分離

項目内容
機体Eurocopter EC135 T1（N109BC） / Broward County Sheriff’s Office
発生2023年8月28日 08:44（現地時間）、フロリダ州ポンパノビーチ
被害死亡2名（フライト・パラメディック1名、地上の住民1名）、重傷1名（2人目のパラメディック）、軽傷1名（操縦士）
調査機関NTSB

何が起きたか #

交通事故現場への医療搬送任務で離陸した直後、約67秒後に第1エンジンの電子エンジン制御ユニット（FADEC）がN1とN2の二重故障を同時に報告。本来であれば「FADEC FAIL」キャプションが点灯するはずでしたが、操縦士は警告を認識しませんでした。

これによりエンジンの燃料制御は上昇出力で固着（climb power lock）。操縦士は大きな破裂音を聞き、温度上昇と火災警報を確認、出力低減と消火システム作動を試みましたが、スロットル操作は無効でした。

第1エンジンのタービンブレードには1,295℃を超える過熱疲労亀裂の証拠が確認され、1,000℃を超える排気ガスがエアコンディショナーハウジングのファイバーグラスと複合材製テールブームに着火したと推定されます。

最初の破裂音から約90秒後、2回目の破裂音とともにテールブームが部分的に分離、フェネストロンが機能不全となり、機体は制御不能の右回転降下に入り、平屋アパートの屋根に激突しました。

教訓 #

  • 複合的な連鎖：この事故はテールローター系統の単独故障ではなく、エンジン制御系故障 → 火災 → 構造損傷 → フェネストロン機能喪失という連鎖の最終段階としてテールローター系統が機能を失った事例
  • 複合材テールブームの火災耐性：長時間の高温暴露に対する構造耐久性の限界が露呈
  • 警報システムの信頼性：操縦士はFADEC FAILを認識していなかった。CVR/FDR/コックピットカメラの欠如により、警報が点灯したのか否かは確定できなかった

5. その他のフェネストロン関連事象 #

フェネストロン・トンネル内の氷結 #

2007年2月、ユーロコプターはテクニカルノートを発出。着氷が予想されない気象条件下で飛行していたEC135のフェネストロン内に氷が形成された事象を受けたものでした。

試験では軽〜中程度の着氷条件下のホバリング中、フェネストロン・トンネルおよびステーターブレード上に最大3〜4mmの氷が形成され得ること、その他の飛行フェーズでも軽度の着氷が起こり得ることが確認されました。

→ 関連記事：着氷（アイシング）の基礎

LTE（テールローター効果喪失）との混同 #

LTE（Loss of Tail Rotor Effectiveness）は、テールローターが機械的・構造的には正常でありながら、空力的要因により有効性を失う現象です。LTEとテールローター故障（機械的故障）は対処法が真逆になる場合があり、誤診断は事態を悪化させます。

NTSBは安全勧告SA-062で、過去55件のNTSB調査でLTEが寄与因子であったと報告しています。フェネストロン搭載機を含む単一テールローター機共通の課題です。

→ 関連記事：LTE（テールローター効力喪失）——なぜ起きるのか・どう避けるのか

まとめ：H135/EC135テールローター系統の教訓 #

これらの事故から浮かび上がる共通教訓は次のとおりです。

(1) 整備品質が安全の最後の砦 #

JA31NHのコントロールロッド疲労破断の前段にあった整備診断ミス、N911KBのアンチトルクペダル組付けミスなど、整備プロセス品質が直接的にテールローター系統の信頼性に影響します。

整備後試験飛行は依然として高リスクであり、独立検査・部品管理・作業記録の徹底が不可欠です。

(2) 疲労亀裂・腐食の「見えない進行」 #

フェネストロン操縦系統のコントロールロッド、ボールピボット、メインローターサーボのタイバー（別事案ですが関連リスク）など、複合的応力と環境因子（塩分・湿気）が組み合わさることで、点検周期内でも疲労や腐食が進行します。

海岸沿い運用や塩害地域での運航では特に注意が必要です。

(3) フェネストロン特有のFODリスク #

ハブフェアリング・ハブカバーが翼端変形や異物吸入をきっかけに脱落・吸い込まれ、二次損傷を拡大させる事象が複数報告されています。

ランディングゾーンの清浄管理（布、シート、未固縛物）はフェネストロン機特有の重要事項です。

(4) テールローター故障訓練の意義 #

JA31NHの調査でJTSBが指摘した「定期訓練にTR故障シラバスがない」という指摘は、現代の運用組織にも問いかけてきます。

テールローター故障時の緊急操作はFM（フライトマニュアル）に明記されているが、実機・シミュレータでの定期反復訓練がなければ、緊急時に体は動かない。

これは今日の私たちにとっても重い教訓です。

(5) 複合的連鎖の認識 #

Pompano Beach事故が示すように、テールローター系統の機能喪失は単独故障とは限らず、他系統の故障（エンジン、火災）が引き金となるケースもあります。

テールブームの構造健全性は単に「TRシャフトが回るか」だけでなく、全機システムの相互依存性として捉える必要があります。

全事故横断比較 #

事故主要因教訓カテゴリー
JA31NH（2007）コントロールロッド疲労破断＋整備診断ミス整備品質／訓練／クラッシュワーシネス
Liagardene（2006）ハブフェアリング設計起因FOD／設計対応
N36RX（2018）タオル吸入＋ハブフェアリング脱落FOD／設計起因の継続
N911KB（2013）アンチトルクペダル組付けボルト忘れ整備品質／部品管理
N109BC（2023）エンジン制御故障→火災→TB分離複合連鎖／構造耐火

参考資料：JTSB 航空事故調査報告書（JA31NH, 2007）／NTSB Aviation Accident Reports（N911KB, N109BC, N36RX 他）／AIBN Norway Safety Recommendation 2007/35／EASA Emergency Airworthiness Directives（EAD 2019-0087-E 他）／Aerossurance各種記事（EC135関連事故分析）。本記事は公開されている事故調査報告書および関連報道をもとにまとめた教育用教材です。各事故の詳細・最新の調査結果については、各国事故調査機関の公式報告書をご参照ください。
