メインローター径は「見た目より大きい」——障害物衝突を防ぐ視覚錯誤の正体

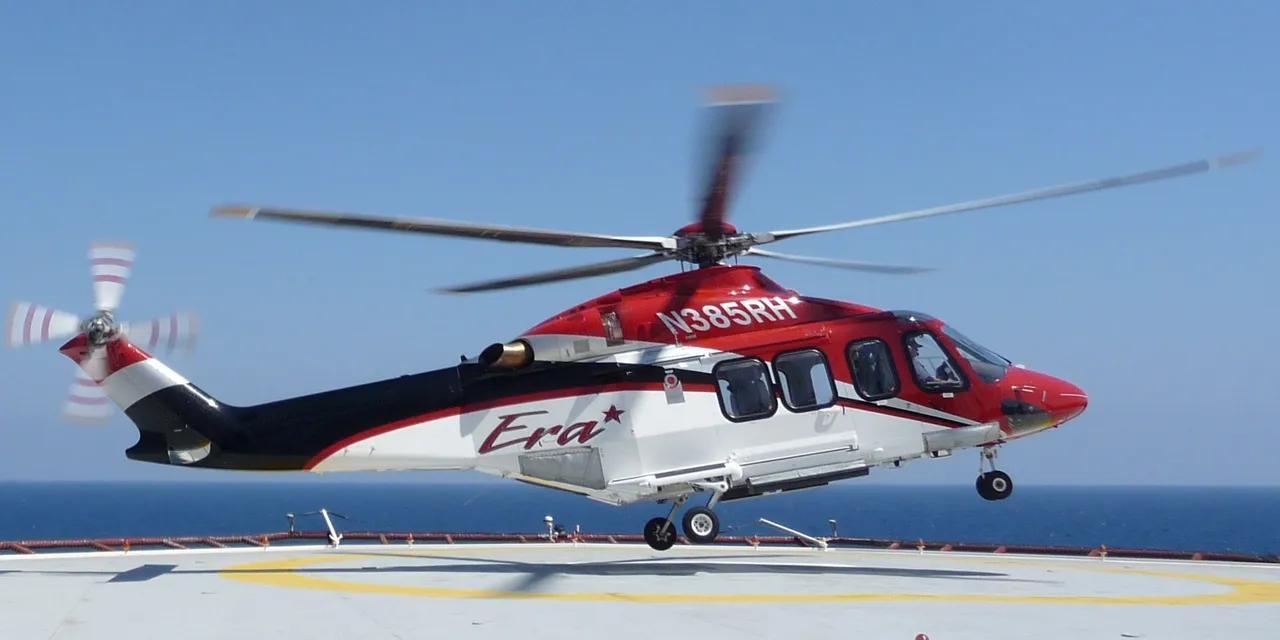

ヘッダー画像：AgustaWestland AW139。撮影：BoH（Wikimedia Commons）／ライセンス：CC BY-SA 3.0 ／本記事への掲載にあたり画像のリサイズを行いました。

ヘリコプターのメインローターが、地上の障害物に接触する事故——その多くは、**パイロットがローター径を実際より小さく感じてしまう「視覚錯誤」**に起因しています。

「Vard Recovery Aviation Safety Foundation」が公開した動画では、この錯誤のメカニズムと、それを補正するための具体的アドバイスが解説されています。本記事ではその要点を日本語で整理します。

① 問題の根本——パイロット視点はローター軸の真下にない #

ヘリコプターの操縦席は、ローター・マスト（回転軸）の真下にはありません。多くの機種で、パイロットはマストよりやや前方・側方に座っています。

そのため、座席から見るローター・ティップの位置は、実際よりも近くに見えるように感じます。

パイロットから見える「ローター範囲」は、実際のローター範囲より小さい。

特に問題なのは、操縦席から遠い側（反対側）のティップです。距離が遠い分、視覚的な誤差が大きく拡大します。

② 機種別比較——R22／H125／AW139 #

3機種の比較データを整理します。

Robinson R22 #

方向	パイロット視点からの「見た目」距離	実際の距離との関係
前方	約 3.4m	ほぼ正しい（差約 0.4m）
右側面	過小評価	実距離 = 見た目の約1.25倍
左側面（反対側）	過小評価	実距離 = 見た目の約1.4倍

Airbus H125（旧AS350） #

方向	パイロット視点からの「見た目」距離	実際の距離との関係
前方	約 3.4m	実半径より約 2m も小さく見える
右側面	過小評価	実距離 = 見た目の約1.5倍
左側面（反対側）	過小評価	実距離 = 見た目の約1.8倍

Leonardo AW139 #

方向	パイロット視点からの「見た目」距離	実際の距離との関係
前方	約 4.7m	実半径より約 3m も小さく見える
右側面	過小評価	実距離 = 見た目の約1.45倍
左側面（反対側）	過小評価	実距離 = 見た目の約1.7倍

重要な傾向：

機体が大きいほど、視覚錯誤の絶対量が大きい

反対側（左ハンドルなら左、右ハンドルなら右）のほうが、錯誤がより大きい

「ほんの近くに見える障害物」も、実際にはローター・ティップが1.7倍遠くまで届いている

③ 視覚錯誤の模式図 #

実際のローター範囲（点線の円）

⚠ ポイントパイロット席はローター軸の真下ではなく、横にオフセット。 → 反対側のティップまでの距離が、視覚的に最も過小評価される。機種が大きいほど、反対側の誤差は2m以上になることもある。

模式図の核心は次の3点です：

実際のローター範囲（紺色の点線）と、パイロットから見える範囲（朱色の実線）はずれている
パイロット席がローター軸からオフセットしているため、**反対側（左ハンドルなら左）**に大きな錯誤が出る
見た目で「届かない」と思っても、実際にはローター・ティップがそこに届いている

④ 危険な場面——給油所が「典型的なトラップ」 #

動画で特に強調されているのが、給油所（fuel station）でのリスクです。

給油所の周囲にはポンプ・建屋・標識・カバーなどの構造物が密集
ヘリコプターは横方向に少し動いただけで、ローター・ティップが構造物に届く
「見た目では離れている」と感じても、反対側では1.7倍の距離が必要

給油所では、ヘリコプター用の明確なマーキング（最大ローター径を示す表示）なしに、横方向にランディング・タクシングしないこと。

これは空港当局・運営者への要望でもあります。最大ローター径を示す表示が給油所周辺に整備されれば、トラップを大幅に減らせます。

⑤ 7つの安全のヒント #

動画から導かれる、衝突回避のためのチェックリスト：

1. ローター軸とパイロット視点のオフセットを意識する #

距離が、見た目の2倍以上になることがある。特に反対側で。

2. ローター径が小さい機体ほど油断しない #

機体が小さくても、視覚錯誤の比率（×1.4〜1.8）はR22でも発生する。

3. 給油所では横方向にランディング・タクシングしない #

ヘリコプター用のマーキングが明確にない場所では、横方向移動は絶対に避ける。

4. 障害物には「機首方向」からアプローチする #

横方向ではなく、機首を障害物に向けることで、左右のローター・ティップ衝突リスクを抑制できる。

5. 斜面ではフォール・ラインに沿って着陸する #

斜面の「fall line（最大傾斜方向）」に沿って着陸し、斜面の側面に向けてランディングしない。

6. 訓練で「ローター・ティップを目視確認」する #

訓練の段階で、地上にいる有資格マーシャラーにローター・ティップの位置を示してもらう。

「右はここまで」「前はここまで近い」「左はこれだけ遠い」を、自分の目で確認することで視覚錯誤を体に染み込ませる。

7. 障害物近接運用では、必ず無線連絡できるマーシャラーを置く #

障害物近くでの運用では、無線で連絡できるマーシャラーを必ず立てる。視覚だけで判断しない。

⑥ インストラクター・副操縦士席は「もっと危険」 #

動画の最後で、極めて重要な指摘があります。

インストラクターまたは副操縦士として飛行している場合、反対側の視覚錯誤はさらに大きい。

機長席に対して反対側に座っている人は、機長席よりさらにオフセットが大きい席にいるためです。

つまり：

機長は「右側でこれだけ余裕がある」と判断
同乗するインストラクター／副操縦士は、その「右側」が自分にとっては反対側になる
→ 「ローター・ティップは思っているよりさらに遠くにある」

ピナクル・場外進入で機長と副操縦士の判断が割れたとき、より安全な側（より錯誤の大きい側にいる人）の意見を尊重する習慣も、組織として持ちたいところです。

⑦ 学生・若手パイロットへ #

ローター径の視覚錯誤は、訓練段階で最も意識的に補正しておきたい認知バイアスです。

なぜなら：

教科書では「ローター直径 ○m」と数字で覚える
しかし操縦席で身体感覚として持っているのは「見た目の半径」
この2つを結びつける訓練がないと、**「数字は知っているのに、実機では衝突する」**ことが起きる

訓練機（R22／R44）でも視覚錯誤は1.4倍ある。

実務機（AW139など）になれば、その絶対量は数mに拡大する。

訓練生のうちから、マーシャラーに「ローター・ティップの位置」を示してもらう機会があれば、ぜひ申し出てください。1回の体験が、その後一生の感覚を形成します。

雑感 #

「見た目」と「実際」のずれは、ヘリコプターのあらゆる場面で問題になります：

ローター径の視覚錯誤（今回のテーマ）
高度感覚（地表が見えないと狂う）
速度感覚（ホバーから加速時の体感は遅い）
風速・風向（地表の波・木の揺れで読む）

これらはすべて、**「数字や教科書では補えない、身体感覚での補正」**を要求します。だからこそ、訓練段階での経験量と意識的な観察が、現場で生きる土台になります。

ローター径は、見た目より大きい。

このシンプルな事実を、毎フライトの最初に思い出すだけで、1件の事故が防げるかもしれません。

まとめ #

要点	内容
原因	パイロット席がローター軸の真下にない → 視覚的に「ローター範囲」が小さく見える
影響度	反対側で実距離 = 見た目の 1.4〜1.8倍
機種比較	R22 ×1.4／H125 ×1.8／AW139 ×1.7（いずれも反対側）
典型トラップ	給油所での横方向ランディング・タクシング
対策の核心	機首向きアプローチ／マーシャラー活用／フォール・ライン着陸
インストラクター注意	副操縦士席はさらに錯誤が大きい

出典：Vard Recovery Aviation Safety Foundation 公開動画「Main rotor collision with obstacles」（Loft Dynamics、Mountain Flyers、Cantorum Aviation 協力）。本記事は2026年5月時点の公開情報をもとに整理した教育用記事です。具体的な機種寸法・運航手順は、各機種のフライトマニュアル（FM／POH）と運航規程を必ず参照してください。
